Кабельная арматура

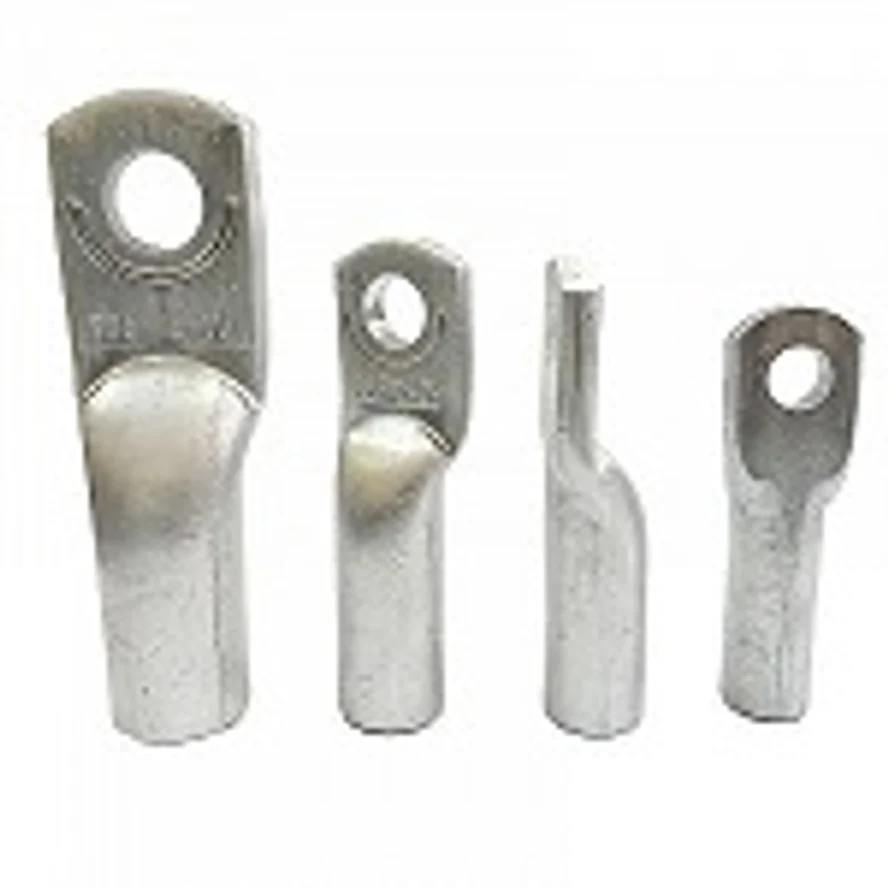

Наконечники кабельные алюминиевые ТА, закрепляемые опрессовкой, предназначены для оконцевания алюминиевых жил кабеля и проводов сечением от 16 до 240 мм² на напряжение до 35 кВ. Наконечник одевается на жилу кабеля и опрессовывается гидравлическим или ручным прессом. Такой метод жестко скрепляет наконечник и жилу кабеля, обеспечивает надежный контакт.

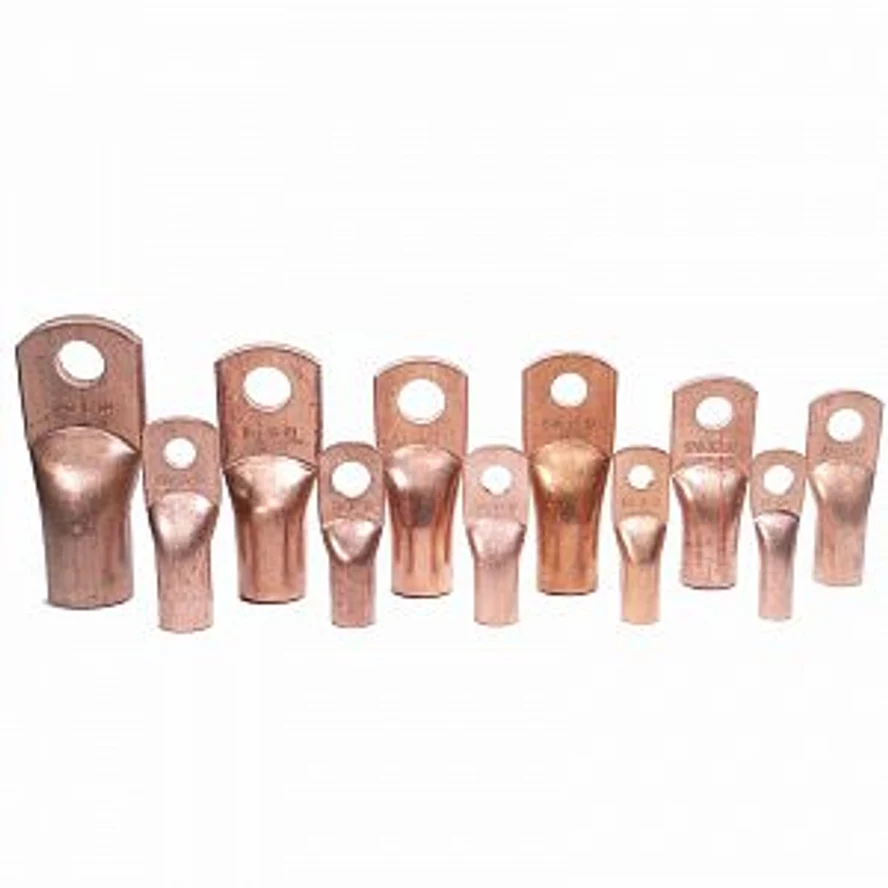

Наконечники кабельные медные Т используются для оконцевания проводов и кабелей с медными жилами сечением от 4 до 240 мм² и применяются для кабелей напряжением до 35 кВ. Наконечники закрепляются на жилах опрессовкой. Наконечники Т изготавливаются из медной трубы марки М2. Наконечник одевается на жилу кабеля и опрессовывается гидравлическим или ручным прессом. Такой метод жестко скрепляет наконечник и жилу кабеля, обеспечивая надежный контакт. Соответствуют требованиям ГОСТ 7386-80 Изготовлены из меди М2

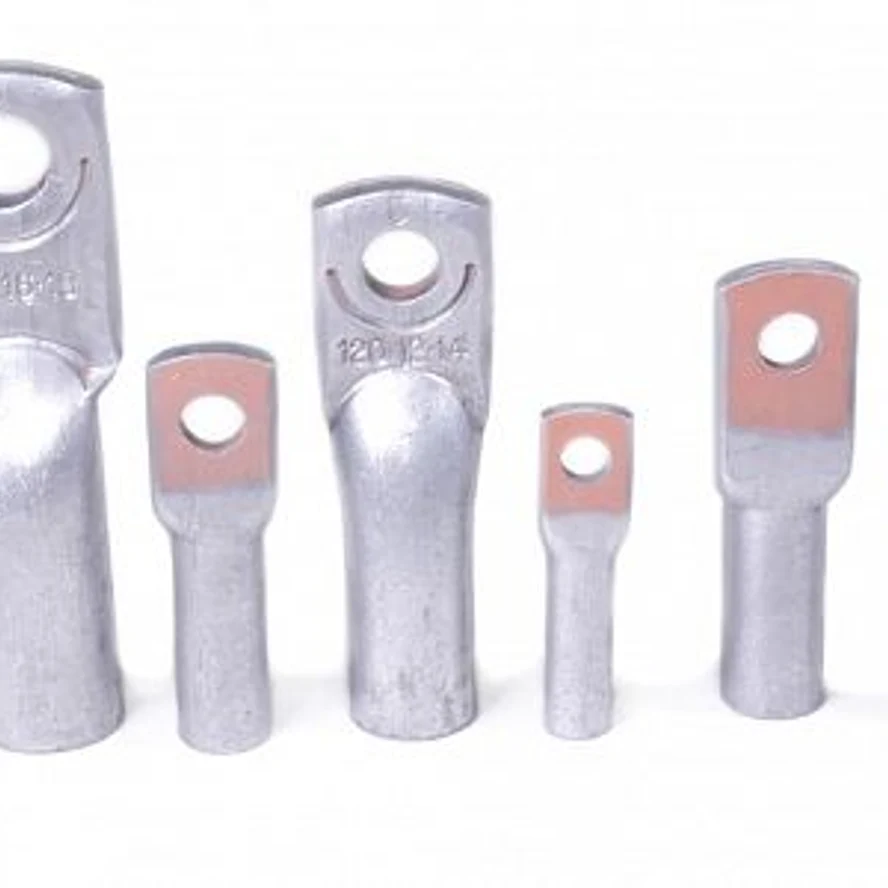

Наконечники медно-алюминиевые ТАМ предназначены для оконцевания опрессовкой алюминиевых жил кабелей и проводов и последующего подключения их к медным шинам и клеммам электротехнических устройств на напряжение до 35 кВ. Наконечники имеют медное покрытие контактной части, изготовленное методом газодинамического напыления. Наконечник одевается на жилу кабеля и опрессовывается гидравлическим или ручным прессом.

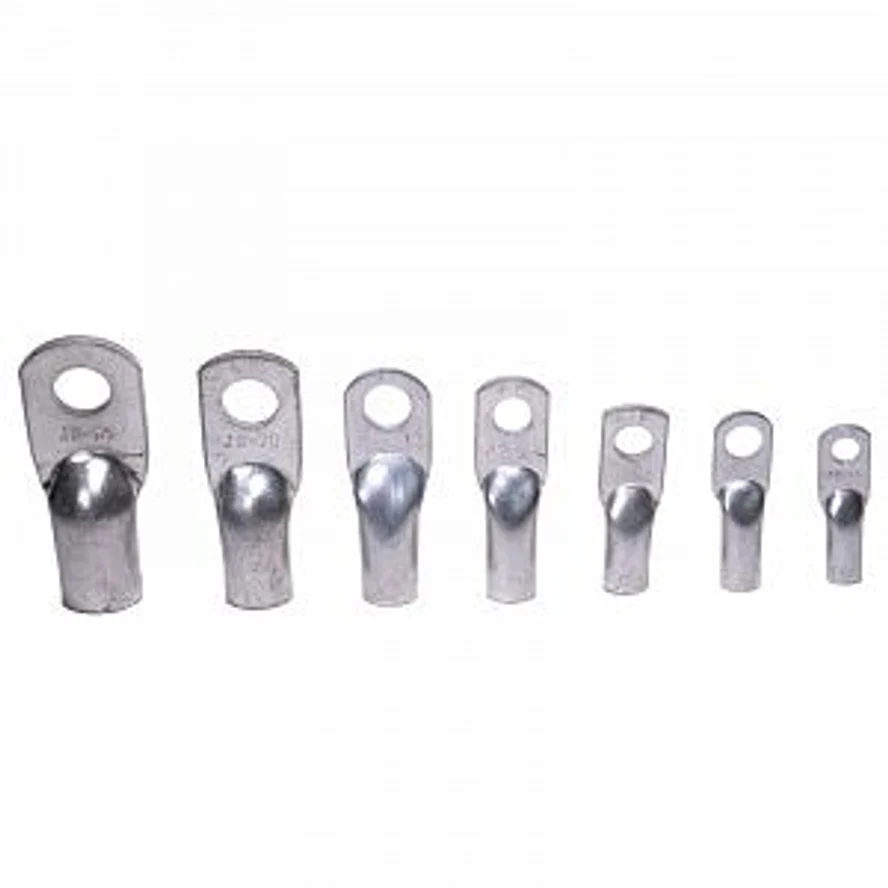

Наконечники медные луженые JG используются для оконцевания проводов и кабелей с медными жилами и подключения многожильных проводников к силовой шине или защитным устройствам посредством болтового соединения. Наконечники закрепляются на жилах опрессовкой. Для оконцевания проводников необходимо использовать специальный обжимной инструмент (пресс). Наконечники JG изготавливаются из медной трубы с защитным покрытием (электролитическое лужение). - Изготовлены из меди М2 - Легирование олово-висмутовыми добавками значительно увеличивает стойкость и долговечность оловянного покрытия

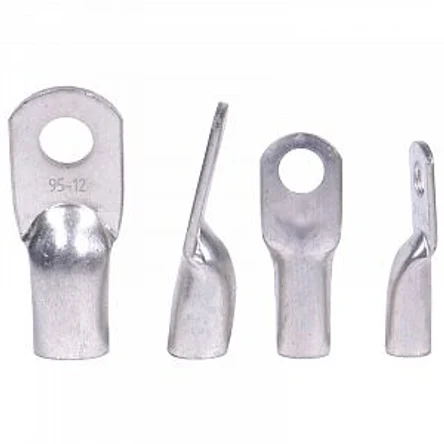

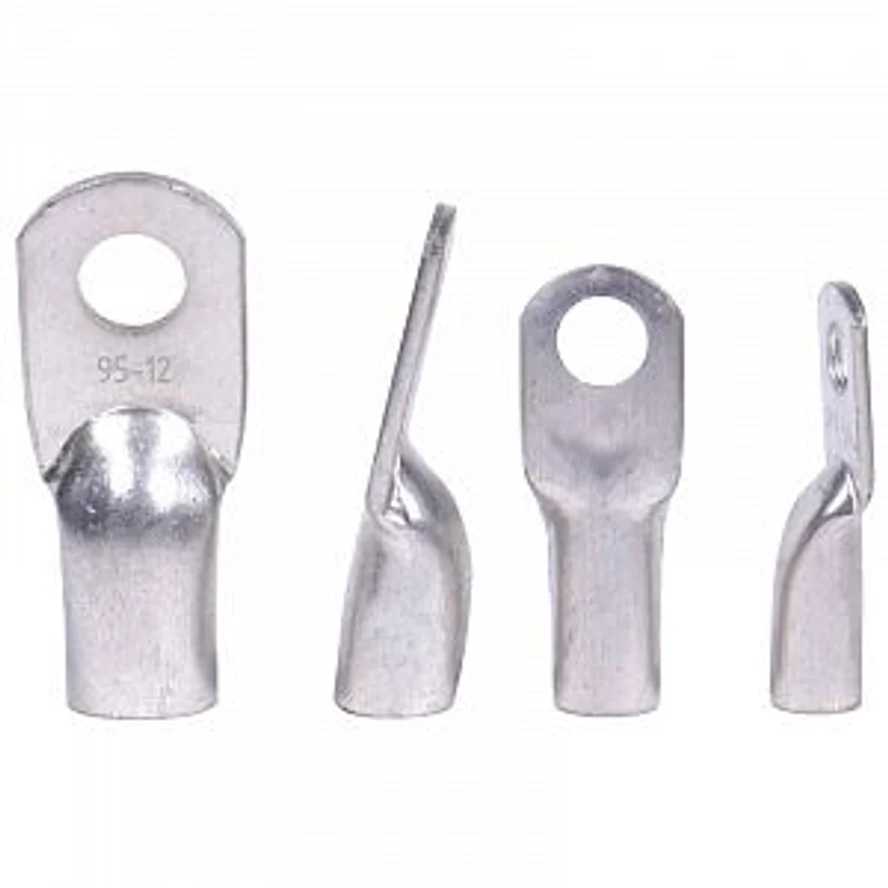

Наконечники медные луженые ТМЛо применяются для оконцевания проводов и кабелей с медными жилами сечением от 6 до 95 мм2 и закрепляется на жилах опрессовкой. Изготовлен из медной трубы марки М2 с защитным покрытием олово-висмут (электролитическое лужение), что обеспечивает защиту от разрушения основного материала в агрессивной среде. Наконечник рассчитан под опрессовку жил 1,2 и 3 классов гибкости.

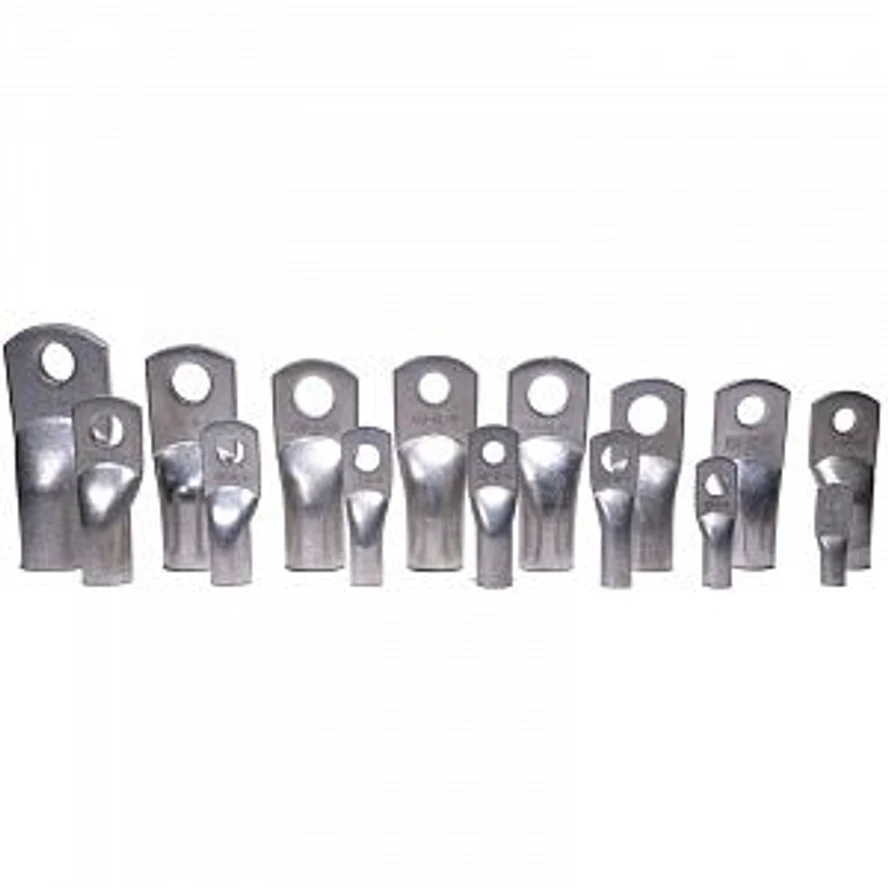

Наконечники кабельные медные луженые ТМЛ используются для оконцевания проводов и кабелей с медными жилами сечением от 2,5 до 240 мм² и применяются для кабелей напряжением до 35 кВ. Наконечники закрепляются на жилах опрессовкой. Наконечники ТМЛ изготавливаются из медной трубы марки М2 с защитным покрытием олово-висмут (электролитическое лужение). Наконечник одевается на жилу кабеля и опрессовывается гидравлическим или ручным прессом. Такой метод жестко скрепляет наконечник и жилу кабеля, обеспечивая надежный контакт. - Соответствуют требованиям ГОСТ 7386-80 - Изготовлены из меди М2 - Легирование олово-висмутовыми добавками значительно увеличивает стойкость и долговечность оловянного покрытия

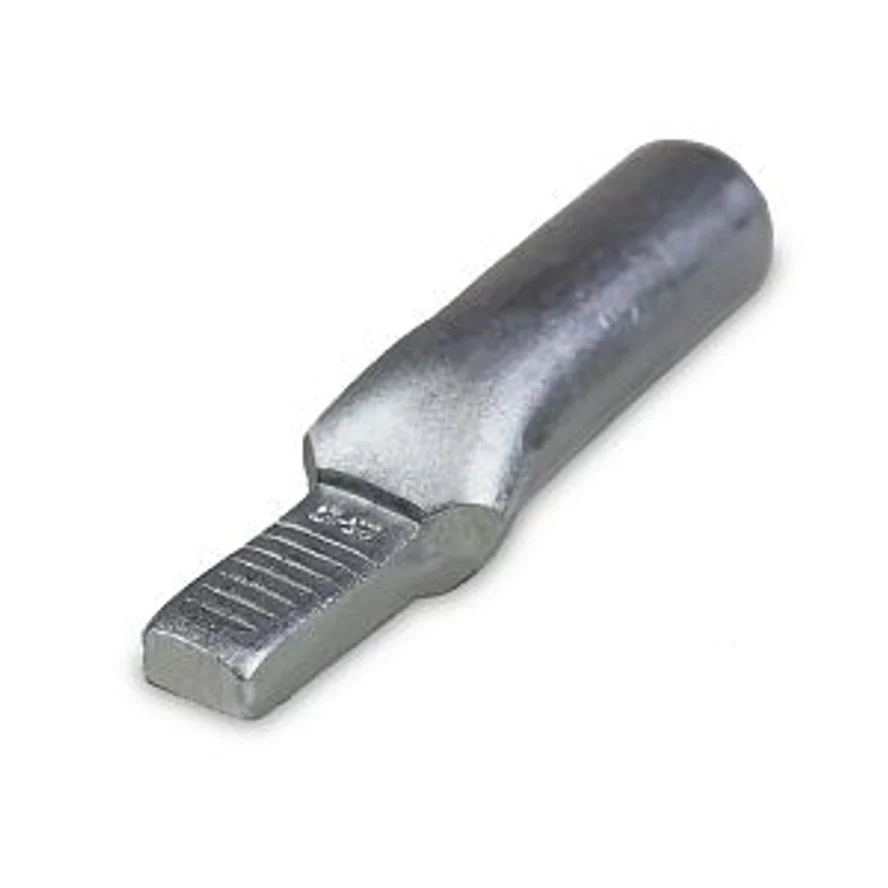

Наконечники штифтовые алюминиевые НША используются для оконцевания проводов и кабелей с алюминиевыми жилами сечением от 16 до 35 мм² при подключении к выводам автоматических выключателей и других устройств имеющих ограниченную ширину контактных клемм. Наконечники закрепляются на жилах опрессовкой. Наконечники НША изготавливаются из алюминиевой трубы марки АД1. Наконечник одевается на жилу кабеля и опрессовывается гидравлическим или ручным прессом. Такой метод жестко скрепляет наконечник и жилу кабеля, обеспечивая надежный контакт.

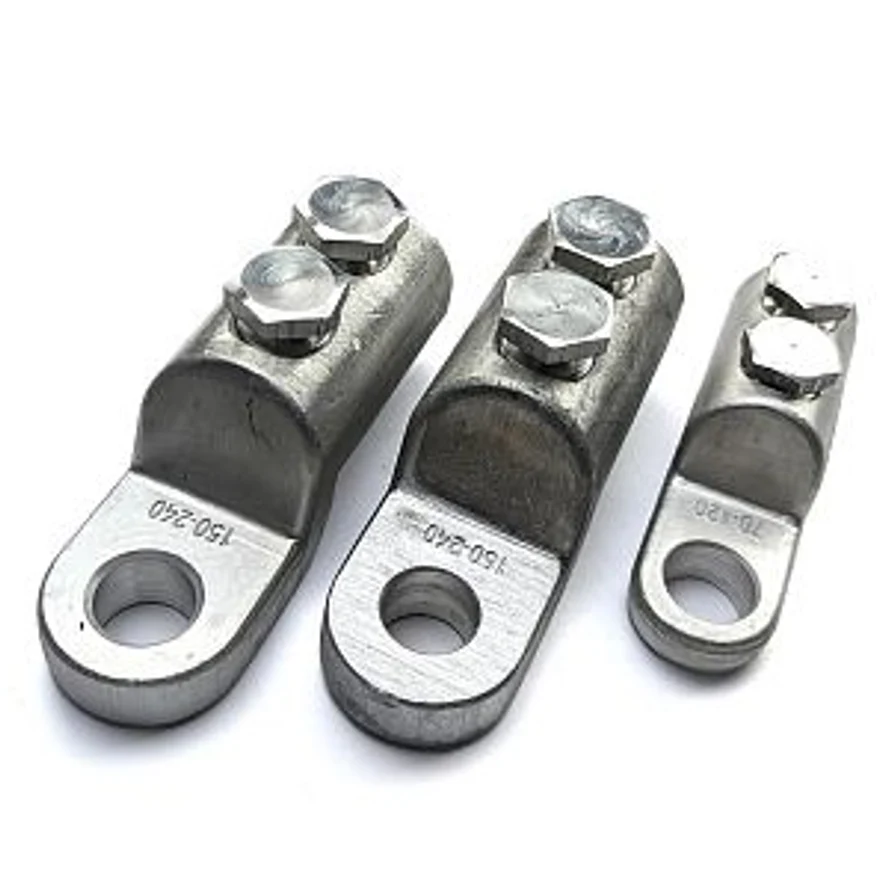

аконечники болтовые кабельные НБ предназначены для оконцевания алюминиевых и медных жил кабеля с бумажной маслопропитанной и пластиковой изоляцией до 10 кВ. Закрепление наконечника на жиле кабеля осуществляется болтом со срывной головкой, которая скручивается при достижении определенного усилия, обеспечивая надежное соединение. Особенности конструкции: - Изделия комплектуются алюминиевыми болтами, которые обеспечивают прочную фиксацию жилы в корпусе изделия. - Диаметр отверстия лопатки 2НБ представлен в нескольких вариантах 10,5; 13; 16,5 мм, под болт М10, М12, М16 соответственно. - Лопатка болтового наконечника смещена относительно корпуса. Смещение позволяет установить на наконечник термоусадочную изоляционную манжету.

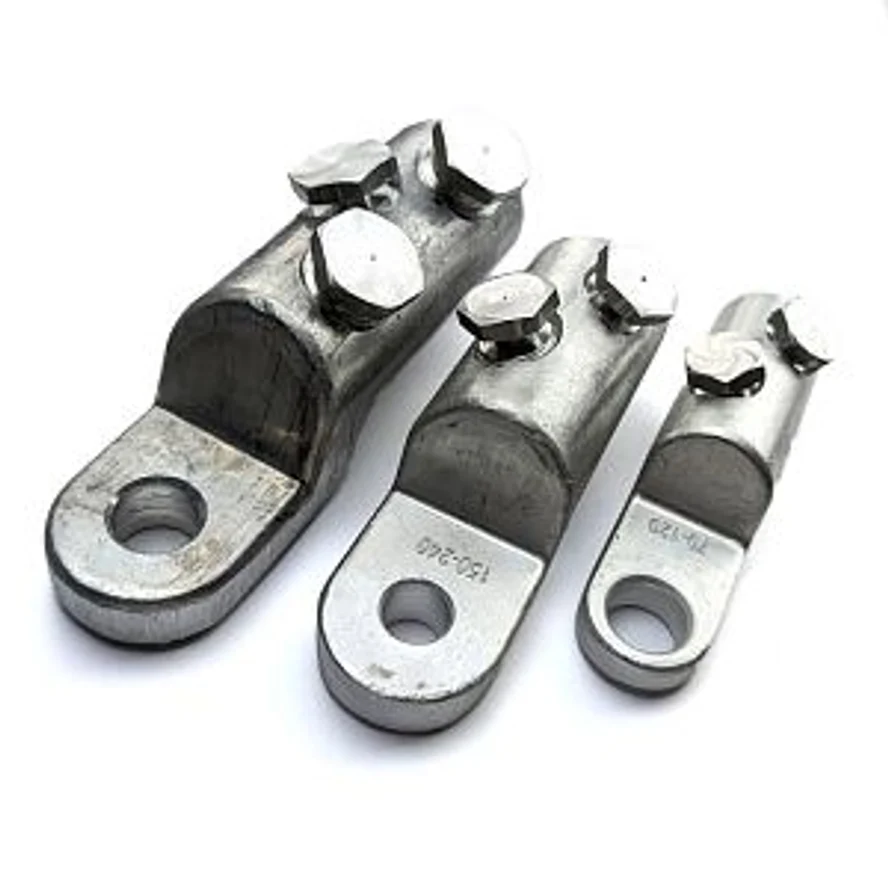

Наконечники болтовые кабельные НБВ с V-образным расположением болтов предназначены для оконцевания алюминиевых и медных жил кабеля пластиковой изоляцией до 10 кВ. Закрепление наконечника на жиле кабеля осуществляется болтами со срывной головкой, которая скручивается при достижении определенного усилия, обеспечивая надежное соединение. Особенности конструкции: - V-образное расположение болтов наконечника 2НБВ обеспечивает удобство монтажа. - 2НБВ комплектуются алюминиевыми болтами, которые обеспечивают прочную фиксацию жилы в корпусе изделия. - Диаметр отверстия лопатки 2НБВ представлен в нескольких вариантах 10,5; 13; 16,5 мм, под болт М10, М12, М16 соответственно. - Лопатка болтового наконечника смещена относительно корпуса. Смещение позволяет установить на наконечник термоусадочную изоляционную манжету.

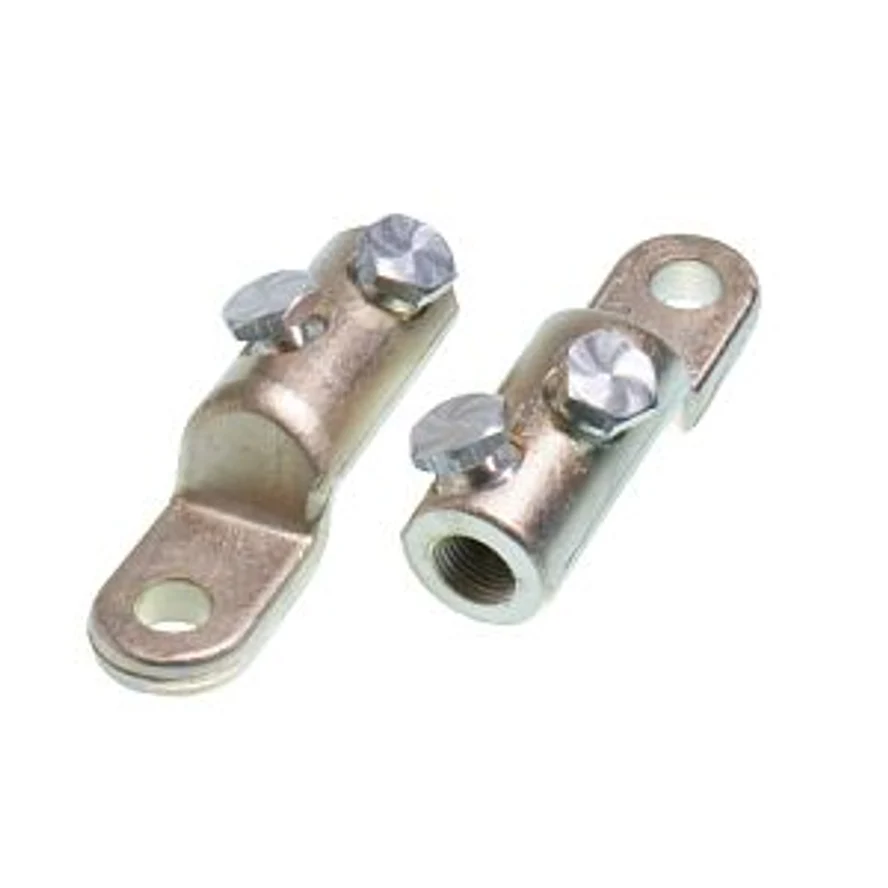

Наконечники болтовые кабельные НБВ с гальваническим покрытием предназначены для оконцевания алюминиевых и медных жил кабеля СПЭ до 35 кВ. Закрепление наконечника на жиле кабеля осуществляется болтами со срывной головкой, которая скручивается при достижении определенного усилия, обеспечивая надежное соединение. Особенности конструкции: - На корпус наконечника нанесено гальваническое покрытие, защищающее от коррозии. - Изделия комплектуются алюминиевыми болтами, которые обеспечивают прочную фиксацию жилы в корпусе изделия - Диаметр отверстия лопатки 2НБВ представлен в нескольких вариантах 10,5; 13; 16,5 мм, под болт М10, М12, М16 соответственно. - Лопатка болтового наконечника смещена относительно корпуса. Смещение позволяет установить на наконечник термоусадочную изоляционную манжету.

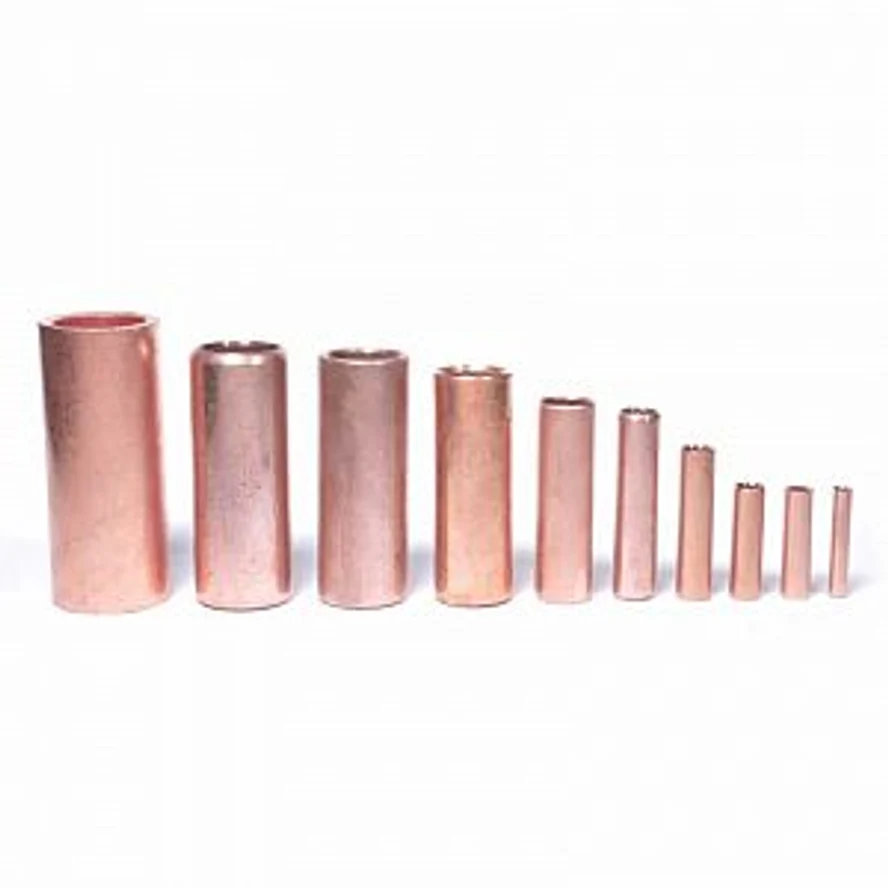

Гильзы кабельные соединительные медные ГМ, закрепляемые опрессовкой, предназначены для соединения медных жил проводов и кабелей с сечением до 2,5 до 240 мм². Гильзы медные применяются для кабелей напряжением до 10 кВ. Гильзы ГМ изготавливаются из электротехнической меди марки М2.

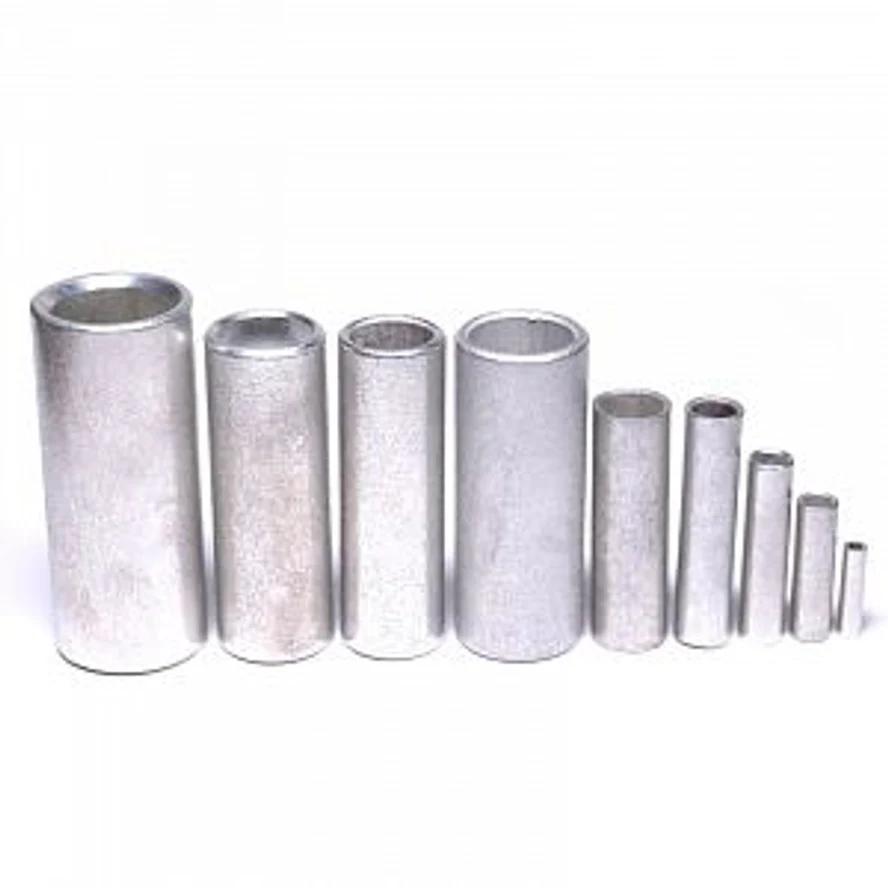

Гильзы кабельные медные луженые ГМЛ, закрепляемые опрессовкой, предназначены для соединения медных жил проводов и кабелей с сечением от 2,5 до 240 мм². Гильзы медные луженые применяются для кабелей напряжением до 10 кВ. Гильзы ГМЛ изготавливаются из электротехнической меди марки М2 с защитным покрытием олово-висмут.

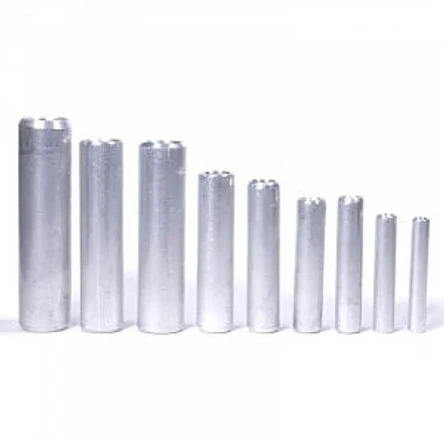

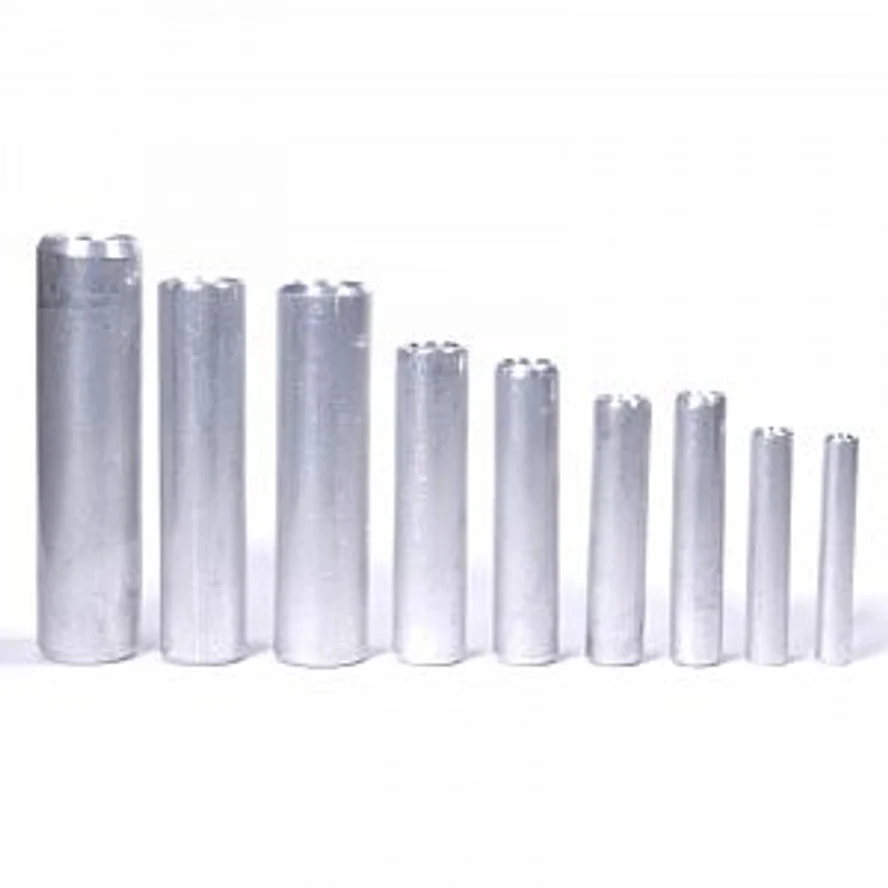

Гильзы кабельные соединительные алюминиевые ГА, закрепляемые опрессовкой, предназначены для соединения алюминиевых жил проводов и кабелей с сечением от 16 до 240 мм². Гильзы алюминиевых применяются для кабелей с напряжением до 10кВ.

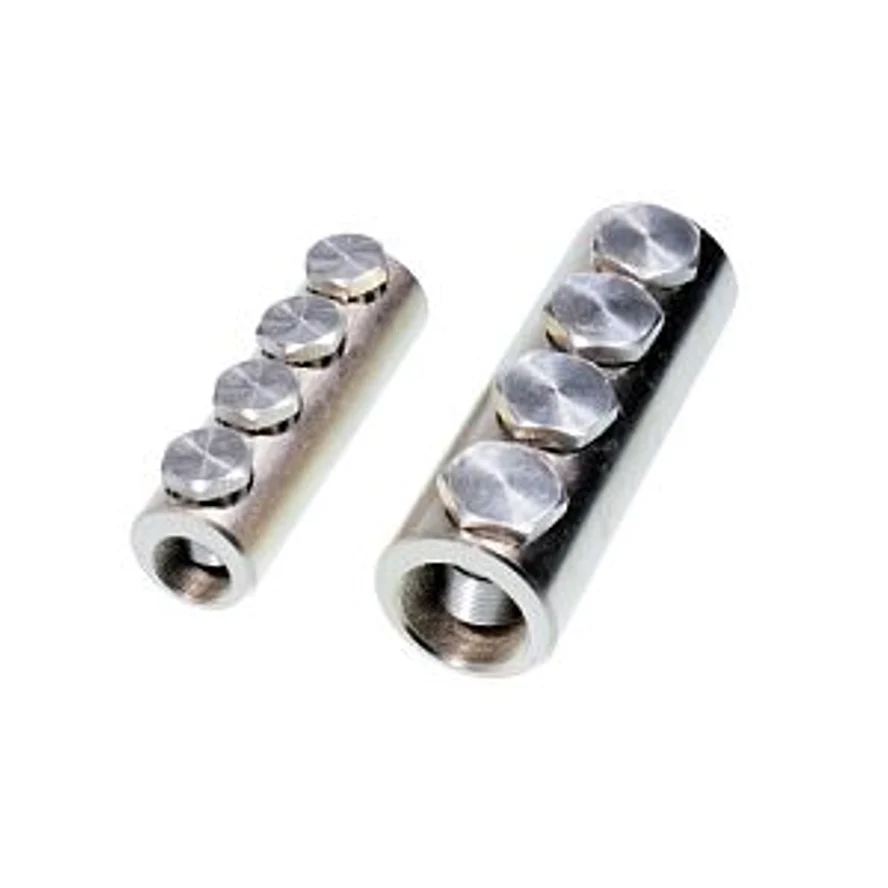

Соединители болтовые кабельные СБ предназначены для соединения алюминиевых и медных жил кабеля с бумажной маслопропитанной и пластиковой изоляцией до 10 кВ. Закрепление соединителя на жиле кабеля осуществляется болтом со срывной головкой, которая скручивается при достижении определенного усилия, обеспечивая надежное соединение. Особенности конструкции: - Изделия комплектуются алюминиевыми болтами, которые обеспечивают прочную фиксацию жилы в корпусе изделия. - СБ имеют эксцентриковое отверстие под жилу. - 4СБ представлены в двух вариантах с монолитной и запрессованной перегородкой. Монолитная перегородка рекомендуется для кабеля с бумажно-маслопропитанной изоляцией до 10 кВ, ее функция - исключить перетекание масла в кабеле с бумажной изоляцией. Соединители с запрессованной перегородкой рекомендуются для кабеля с пластиковой изоляцией до 10 кВ.

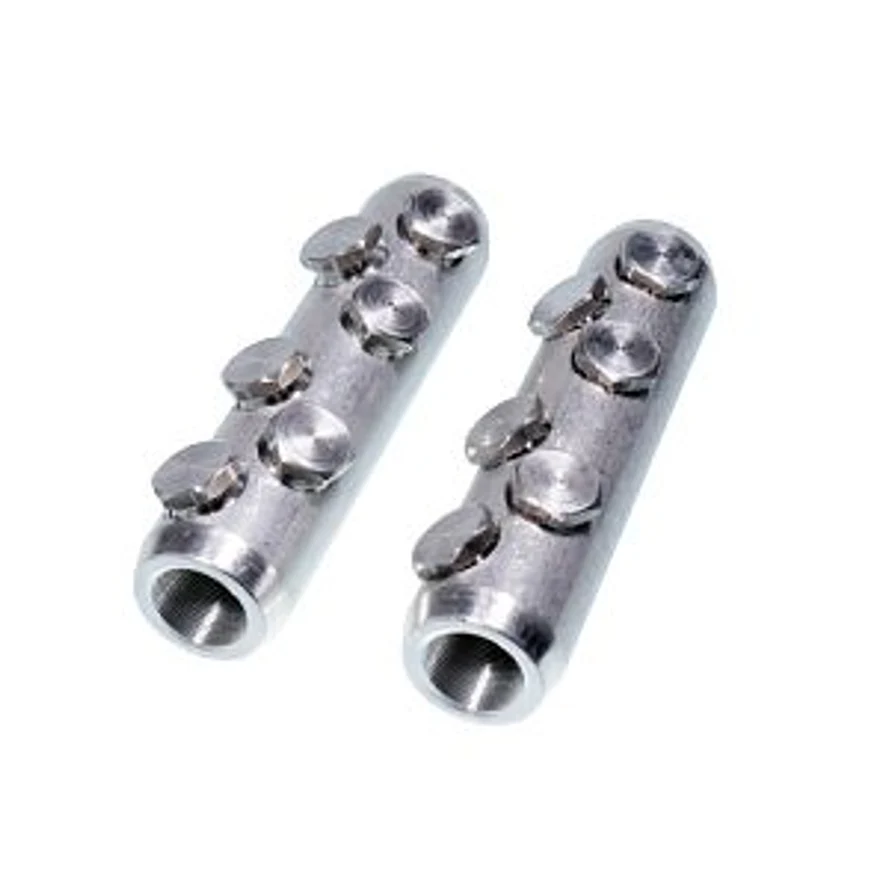

Соединители болтовые СБВ с V-образным расположением болтов предназначены для соединения алюминиевых и медных жил кабеля с бумажной маслопропитанной и пластиковой изоляцией до 10 кВ. Закрепление соединителя на жиле кабеля осуществляется болтом со срывной головкой, которая скручивается при достижении определенного усилия, обеспечивая надежное соединение. Особенности конструкции: - Изделия комплектуются алюминиевыми болтами, которые обеспечивают прочную фиксацию жилы в корпусе изделия. - Основные отличия СБВ - симметрично-центрированное отверстие.

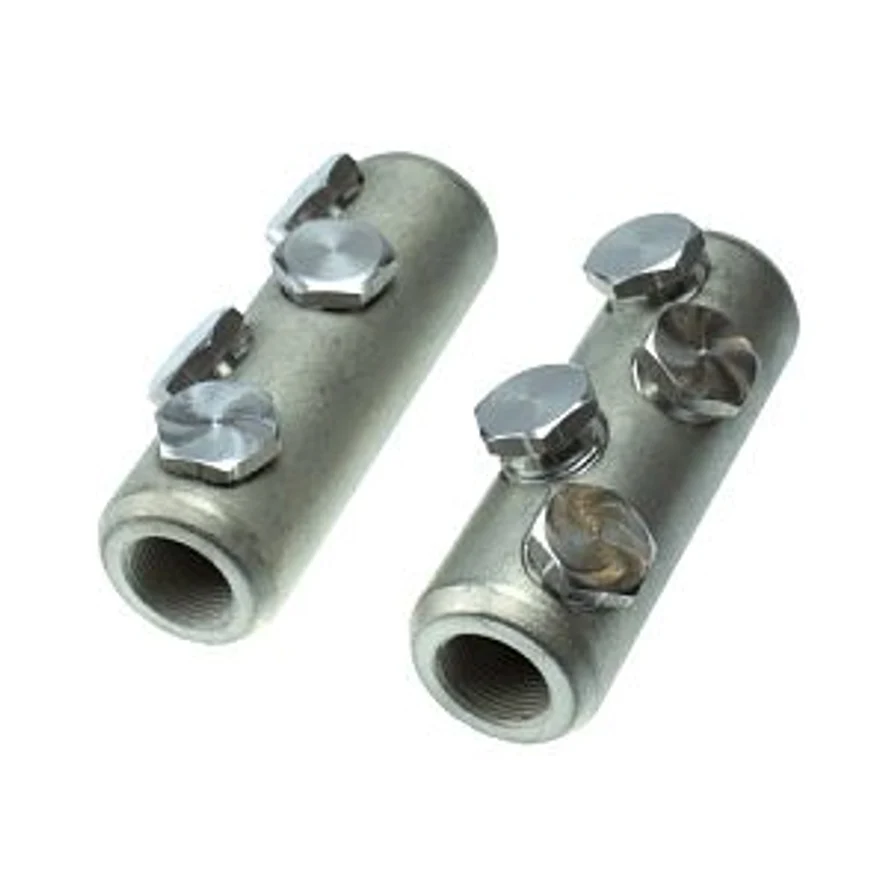

Соединители болтовые кабельные СБВ с гальваническим покрытием предназначены для соединения алюминиевых и медных жил кабеля СПЭ до 35 кВ. Закрепление соединителя на жиле кабеля осуществляется болтом со срывной головкой, которая скручивается при достижении определенного усилия, обеспечивая надежное соединение. Особенности конструкции: - На корпус соединителя нанесено гальваническое покрытие, защищающее от коррозии. - Изделия комплектуются алюминиевыми болтами, которые обеспечивают прочную фиксацию жилы в корпусе изделия. - Основные отличия СБВ - длинная пологая фаска, симметрично-центрированное отверстие.
